استفاده از انرژی خورشیدی به عنوان یکی از پاکترین و پایدارترین منابع تولید برق در جهان، با سرعتی بیسابقه در حال گسترش است. امروزه سیستمهای فتوولتائیک (PV) نهتنها در نیروگاههای بزرگ، بلکه در پشتبام منازل، واحدهای صنعتی، ویلاها و مناطق دور از شبکه برق سراسری کاربرد گستردهای یافتهاند. اما پیش از هر اقدامی، یک پرسش اساسی مطرح است: نور خورشید چگونه به برق قابل استفاده در خانه تبدیل میشود و هر جزء از سیستم چه نقشی در این فرآیند دارد؟ پاسخ دقیق به این پرسش، نخستین گام برای یک سرمایهگذاری آگاهانه و هوشمندانه است. ما در سولاریار به همراه یک تیم مجرب، در کنار شما هستیم تا به سوالات شما در این حوزه، پاسخ بدهیم.
برای رسیدن به این پاسخ، بهتر است ابتدا با اصول کارکرد سیستم خورشیدی آشنا شویم و سپس به سراغ اجزای تشکیلدهنده آن برویم.
سیستم خورشیدی چگونه کار میکند؟
درک نحوه کارکرد سیستم خورشیدی نیازی به فرمولهای پیچیده فیزیک ندارد. به زبان ساده، تابش خورشید حاوی بستههای انرژی نور (فوتون) است زمانی که این فوتون ها به سطح پنلهای خورشیدی برخورد میکنند، باعث به حرکت درآمدن الکترونها در داخل پنل میشوند. این حرکت الکترونها، جریان الکتریکی مستقیمی ایجاد میکند که به آن برق جریان مستقیم یا DC گفته میشود.
با این حال، اکثر لوازم برقی خانگی و صنعتی مانند یخچال، تلویزیون، سیستمهای روشنایی و پمپها با برق جریان متناوب یا AC و ولتاژ استاندارد حدود ۲۲۰ ولت کار میکنند. بنابراین، سیستم خورشیدی فقط شامل پنلها نیست، بلکه مجموعهای از تجهیزات مکمل است که برق DC تولیدشده را مدیریت، ذخیره (در سیستم های هیبرید و مستقل از شبکه یا آفگرید) و به برق AC قابل استفاده تبدیل میکنند.
در طول روز، نور خورشید جذب شده و به جریان برق تبدیل میگردد. برق تولیدشده میتواند پس از تبدیل توسط اینورتر در همان لحظه برای تأمین مصرف ساختمان استفاده شود، در سیستمهای دارای باتری ذخیره گردد یا در سیستمهای متصل به شبکه و مطابق شرایط اتصال، به شبکه برق تزریق شود.
حال که با مسیر تبدیل نور خورشید به برق قابل استفاده آشنا شدیم، باید بدانیم این فرآیند در همه سیستمها به یک شکل پیادهسازی نمیشود. نحوه ذخیره و مدیریت انرژی، سیستمهای خورشیدی را به چند دسته متمایز تقسیم میکند.
انواع سیستمهای برق خورشیدی
سیستمهای خورشیدی بسته به نحوه تأمین، ذخیره و مدیریت انرژی به سه دسته اصلی تقسیم میشوند:
- سیستم متصل به شبکه (On-Grid): این سیستم مستقیما به شبکه برق متصل است و معمولا بدون باتری کار میکند. برق تولیدشده توسط پنلها بسته به شرایط و مقررات، به شبکه برق تزریق میشود.
- سیستم مستقل از شبکه (Off-Grid): این نوع سیستم بدون وابستگی به شبکه برق سراسری فعالیت میکند و معمولا از باتری برای ذخیره انرژی و تأمین برق در شب یا زمان کاهش تولید خورشیدی استفاده میشود.
- سیستم هیبریدی (Hybrid): سیستم هیبریدی ترکیبی از انرژی خورشیدی، باتری و شبکه برق یا سایر منابع مانند ژنراتور است و امکان مدیریت هوشمند انرژی میان این منابع را فراهم میکند. برای مثال زمانی که برق وصل است می توان برق را به شبکه فروخت و زمانی که برق قطع شد، از برق تولیدی سیستم، جهت تامین مصارف خود استفاده کرد.
هر یک از این سیستمها ساختار، تجهیزات و کاربردهای متفاوتی دارند. در یک مقاله جداگانه، انواع سیستمهای On-Grid ،Off-Grid و Hybrid را بهصورت کاملتر بررسی کردهایم.

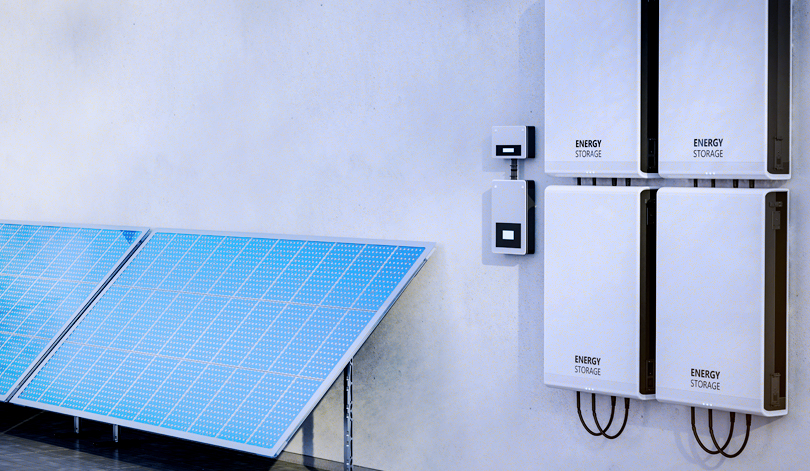

اجزای اصلی تشکیلدهنده سیستم خورشیدی
برای ساخت یک سامانه خورشیدی کارآمد و ایمن ، مجموعه مشخصی از تجهیزات کنار یکدیگر قرار میگیرند که هر کدام وظیفه ویژهای در زنجیره تولید و توزیع انرژی دارند. در ادامه، این تجهیزات اصلی را یکبهیک معرفی میکنیم و نحوه عملکرد هر کدام را توضیح میدهیم.
پنلهای خورشیدی (ماژولهای فتوولتائیک)
پنل خورشیدی برجسته ترین بخش یک سیستم خورشیدی است که مسئولیت مستقیم دریافت نور و تولید برق را بر عهده دارد. هر پنل از کنار هم قرار گرفتن مجموعهای از سلولهای کوچک خورشیدی تشکیل شده است. ساختار فیزیکی پنل شامل یک لایه شیشه مقاوم در برابر ضربه و تگرگ، لایههای محافظ رطوبت ، فریم (frame) آلومینیومی مستحکم و جعبه تقسیم اتصالات در پشت آن است.
از نظر فناوری سلول، ماژولها میتوانند مبتنی بر سیلیکون تککریستالی، چندکریستالی یا فناوریهای لایه نازک باشند. امروزه ماژولهای تککریستالی بخش عمده بازار را تشکیل میدهند. علاوه بر فناوری سلول، ماژولها ممکن است از نظر طراحی ویژگیهایی مانند ساختار دوطرفه (Bifacial) داشته باشند که امکان دریافت تابش از پشت ماژول را نیز فراهم میکند.
انواع پنل های خورشیدی بر اساس فناوری مورد استفاده در ساخت عبارتند از:
-
پنلهای تککریستالی (Monocrystalline): دارای بالاترین بازدهی، طول عمر زیاد و رنگ تیره یکدست که برای فضاهای محدود بسیار مناسب هستند.
-
پنلهای چندکریستالی (Polycrystalline): دارای قیمت مناسبتر و ظاهر آبی رنگ، اما با بازدهی کمی پایینتر نسبت به مدلهای تککریستالی
-
پنلهای لایه نازک (Thin-film): انعطافپذیر و سبک که در کاربردهای خاص و نمای ساختمانها
-
پنلهای دوطرفه (Bi-Facial): فناوریهای نوینی که توانایی تولید برق از نور بازتابشده به پشت پنل را نیز دارند.

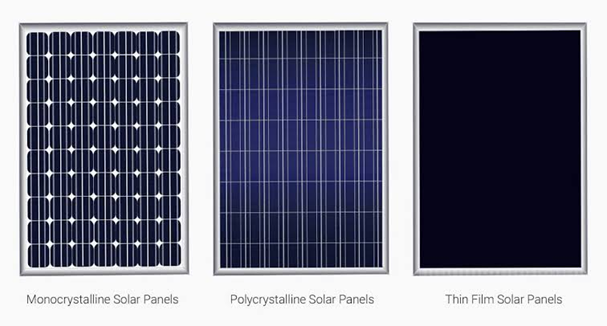

انواع پنل های خورشیدی از نظر فناوری ساخت
سازه و استراکچر نگهدارنده
سازه نگهدارنده، اسکلت فلزی پایداری است که پنلهای خورشیدی روی آن نصب میشوند. نقش اصلی این سازه، قرار دادن پنلها در زاویه و جهت بهینه نسبت به خورشید و همچنین تحمل بارهای مکانیکی ناشی از باد، برف و سایر شرایط محیطی، مطابق طراحی سازهای پروژه است. این سازهها معمولا از جنس آلومینیوم یا فولاد گالوانیزه ساخته میشوند تا مقاومت مناسبی دربرابر شرایط محیطی و خوردگی داشته باشند.

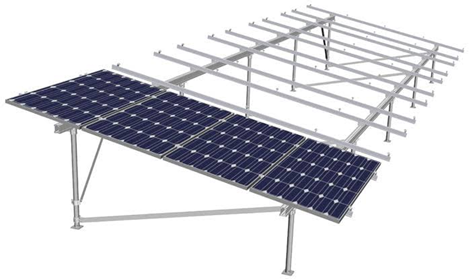

نحوه قرار گرفتن پنل روی استراکچر
بانک باتری(سیستم ذخیرهساز)
در سیستمهای خورشیدی مستقل از شبکه برق سراسری (Off-Grid) یا سیستمهای پشتیبان و یا سیستم های هیبریدی، باتریها وظیفه ذخیره انرژی الکتریکی را بر عهده دارند. از آنجا که خورشید تنها در طول روز میتابد، انرژی مازاد تولیدشده در روز درون باتریها ذخیره میشود تا در ساعات شب یا روزهای ابری، برق مورد نیاز ساختمان را تأمین کند. باتریهای خورشیدی معمولا از نوع سرب-اسید یا لیتیومی هستند.

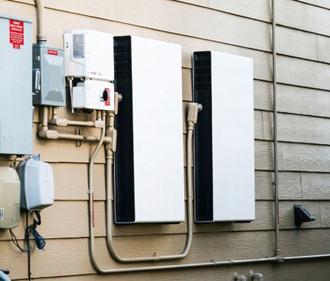

بانکهای باتری در سیستمهای off grid و هیبریدی کاربرد دارند
شارژ کنترلر خورشیدی(Solar Charge Controller)
شارژ کنترلر قطعهای حفاظتی و مدیریتی است که در سیستمهای دارای باتری، بین پنلهای خورشیدی و بانک باتری قرار میگیرد. ولتاژ و جریان خروجی پنلهای خورشیدی در طول روز با تغییر شدت تابش نوسان میکند. اگر این جریان بدون کنترل وارد باتری شود، باعث شارژ بیش از حد (Overcharge)، داغ شدن و کاهش شدید عمر باتری میشود.
-
فناوری PWM: کنترلر سادهتری است که آرایه خورشیدی را به صورت سوئیچینگ به باتری متصل میکند و در نتیجه ولتاژ کاری پنل معمولا نزدیک ولتاژ باتری قرار میگیرد.
-
فناوری MPPT: مدلهای هوشمندتر که با ردیابی نقطهی حداکثر توان پنل، راندمان بالاتری دارند و تلفات را کم میکنند. این فناوری در سیستمهای خانگی و صنعتی باتریدار که بازدهی بالا اهمیت دارد ترجیح داده میشود.

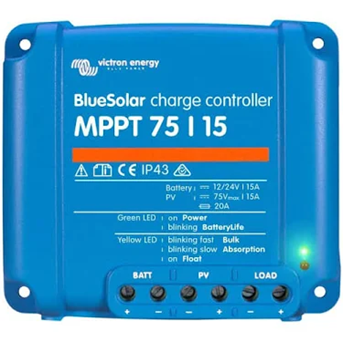

شارژ کنترلر
اینورتر خورشیدی (Solar Inverter)
اینورتر را میتوان مغز متفکر سیستم خورشیدی نامید. وظیفه اصلی اینورتر، تبدیل جریان مستقیم (DC) تولیدشده توسط پنلها یا ذخیرهشده در باتریها به جریان متناوب (AC) استاندارد حدود 220 ولت است. بدون وجود اینورتر، امکان روشن کردن وسایل برقی استاندارد مانند یخچال، ماشین لباسشویی و تلویزیون وجود ندارد.
اینورترهای خورشیدی باکیفیت ، خروجی برق را بهصورت موج سینوسی خالص (Pure Sine Wave) ارائه میدهند. خروجی موج سینوسی خالص، کیفیتی مشابه و اغلب پایدارتر از برق شبکهی شهری دارد و از آسیب به قطعات الکترونیکی حساس جلوگیری میکند.
سانورتر، دستگاهی ترکیبی برای نسل جدید سیستمهای خورشیدی
در سیستمهای خورشیدی سنتی دارای باتری، خریدار مجبور بود شارژ کنترلر و اینورتر را بهصورت جداگانه تهیه کند. این ساختار همچنان در بسیاری از پروژهها کاربرد دارد، اما تعدد تجهیزات میتواند فضای بیشتری اشغال کرده و کابلکشی، اتصالات و مراحل نصب را افزایش دهد.

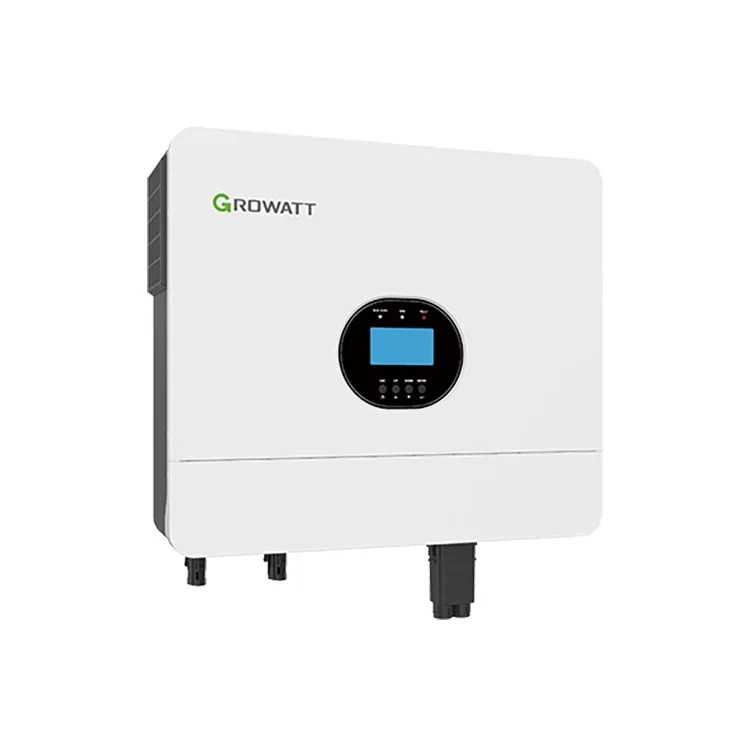

سانورتر مدل گرووات
امروزه در بسیاری از سیستمهای خورشیدی از دستگاههای یکپارچهای مانند اینورترهای هیبریدی یا اینورترهای خورشیدی All-in-One استفاده میشود. در این مقاله برای سادهتر شدن توضیحات، از اصطلاح سانورتر برای اشاره به این گروه از تجهیزات استفاده میکنیم.
سانورتر را میتوان مرکز تبدیل و مدیریت انرژی در یک سیستم خورشیدی باتریدار دانست. بسته به مدل و طراحی دستگاه، چند عملکرد مختلف میتواند در یک مجموعه یکپارچه قرار گیرد، از جمله:
-
اینورتر: برای تبدیل برق DC پنلها یا باتری به برق AC مورد نیاز مصرفکننده
-
شارژکنترلر خورشیدی: معمولا با فناوری MPPT برای مدیریت توان دریافتی از پنلها و شارژ باتری
-
شارژر AC: برای شارژ باتری از طریق برق شبکه یا در مدلهای سازگا، ژنراتور
-
قابلیت انتقال خودکار: برای جابهجایی میان منابع مختلف تأمین برق و در برخی مدلها، تأمین سریع برق پشتیبان هنگام قطع شبکه
سانورتر چگونه کار میکند و چه مزایایی دارد؟
سانورتر جریان انرژی میان پنلهای خورشیدی، باتری، مصرف کننده و در صورت اتصال، شبکه برق یا ژنراتور را مدیریت میکند.
مزایای اصلی سانورتر عبارتند از:
-
کاهش سیمکشی و سهولت نصب: به دلیل یکپارچه بودن چند عملکرد درون یک دستگاه، نصب سیستم بسیار سریع، تمیز و کمهزینه انجام میشود.
-
مدیریت هوشمند منابع انرژی: دستگاه میتواند بر اساس تنظیمات تعیین شده، انرژی را میان پنلهای خورشیدی، باتری، شبکه و در مدلهای سازگار، ژنراتور مدیریت کند.
-
کارکرد بدون باتری در برخی مدلها: برخی سانورترهای پیشرفته قادرند در روزهای آفتابی بدون نیاز به اتصال باتری، برق تولیدی پنل را مستقیما به برق AC مصرفی تبدیل کنند.
-
قابلیت اتصال به ژنراتور و برق شهر: در روزهای متوالی ابری، سانورتر میتواند باتریها را از طریق برق سراسری یا موتور برق شارژ کند.
-
صرفهجویی در فضا و هزینه: قرار گرفتن چند عملکرد در یک دستگاه میتواند نسبت به سیستمهای کاملا ماژولار فضای کمتری برای نصب نیاز داشته باشد. همچنین هزینه تمامشده یک دستگاه سانورتر معمولا از مجموع قیمت خرید جداگانه اینورتر و شارژ کنترلر کمتر است.
زنجیره جریان انرژی خورشیدی در طول شبانهروز
مسیر جریان انرژی در یک سیستم خورشیدی به نوع سامانه و تجهیزات به کاررفته در آن بستگی دارد. بهطور کلی، پنلهای خورشیدی در طول روز انرژی تابشی خورشید را به برق DC تبدیل میکنند و این انرژی سپس متناسب با نوع سیستم، برای تأمین مصرف، ذخیره در باتری یا انتقال به شبکه برق مورد استفاده قرار میگیرد.
در سیستمهای متصل به شبکه (On-Grid)، برق تولیدشده توسط پنلهای خورشیدی پس از تبدیل توسط اینورتر به برق AC، به شبکه برق متصل میشود. بسته به نحوه طراحی سیستم و مقررات مربوط به اتصال به شبکه، انرژی تولیدشده به شبکه تزریق و به فروش میرسد. این سیستمها معمولا فاقد باتری هستند و در صورت قطع شبکه، برای مسائل ایمنی معمولا تولید و تزریق برق را متوقف میکنند.
در سیستمهای مستقل از شبکه (Off-Grid)، ارتباطی با شبکه برق سراسری وجود ندارد. انرژی تولیدشده توسط پنلهای خورشیدی برای تأمین مصرف و همچنین شارژ باتریها مورد استفاده قرار میگیرد. در ساعات شب یا زمانی که تولید خورشیدی کاهش پیدا میکند، انرژی ذخیرهشده در باتریها برای تأمین برق مصرفکننده در اختیار سیستم قرار میگیرد.
در سیستمهای هیبریدی (Hybrid)، پنلهای خورشیدی، باتری و شبکه برق یا منابع دیگری مانند ژنراتور (موتور برق یا دیزل ژنراتور) در کنار یکدیگر کار میکنند. در این سیستمها، مسیر جریان انرژی بر اساس شرایط و تنظیمات سامانه مدیریت میشود. برای مثال، در صورت مجاز بودن تزریق برق به شبکه، هنگام وصل بودن شبکه میتوان بخشی یا تمام انرژی تولیدشده را به شبکه منتقل کرد. در مقابل، هنگام قطع برق شبکه، سیستم میتواند با استفاده از انرژی تولیدی پنلها و انرژی ذخیرهشده در باتری، برق مورد نیاز مصرفکننده را تأمین کند.
بنابراین، مسیر جریان انرژی در سیستمهای خورشیدی ثابت نیست و به نوع سیستم، شرایط بهرهبرداری، وضعیت شبکه و تجهیزات مورد استفاده بستگی دارد. نحوه عملکرد و مسیر جریان انرژی در هر یک از سیستمهای On-Grid ،Off-Grid و Hybrid را در مقالهای دیگر با دقت و جزئیات بیشتری بررسی کردهایم.
نتیجهگیری
سامانههای انرژی خورشیدی میتوانند راهکاری کارآمد و پایدار برای تأمین بخشی یا تمام نیاز الکتریکی در کاربردهای مختلف، از منازل و ویلاها گرفته تا واحدهای تجاری و صنعتی باشند. با این حال، عملکرد مناسب یک سامانه خورشیدی تنها به کیفیت پنلها وابسته نیست و انتخاب صحیح تجهیزات، طراحی متناسب با نوع کاربری، شرایط محل نصب و الگوی مصرف، نقش مهمی در بازده، ایمنی و طول عمر سیستم دارد.
نوع سیستم، امکان اتصال به شبکه، نیاز یا عدم نیاز به باتری و ظرفیت تجهیزات باید بر اساس شرایط واقعی هر پروژه تعیین شود. به همین دلیل، یک راهکار مشخص را نمیتوان برای همه مناسب دانست و انتخاب نهایی باید با توجه به نیاز، بودجه و اهداف هر پروژه انجام شود.
